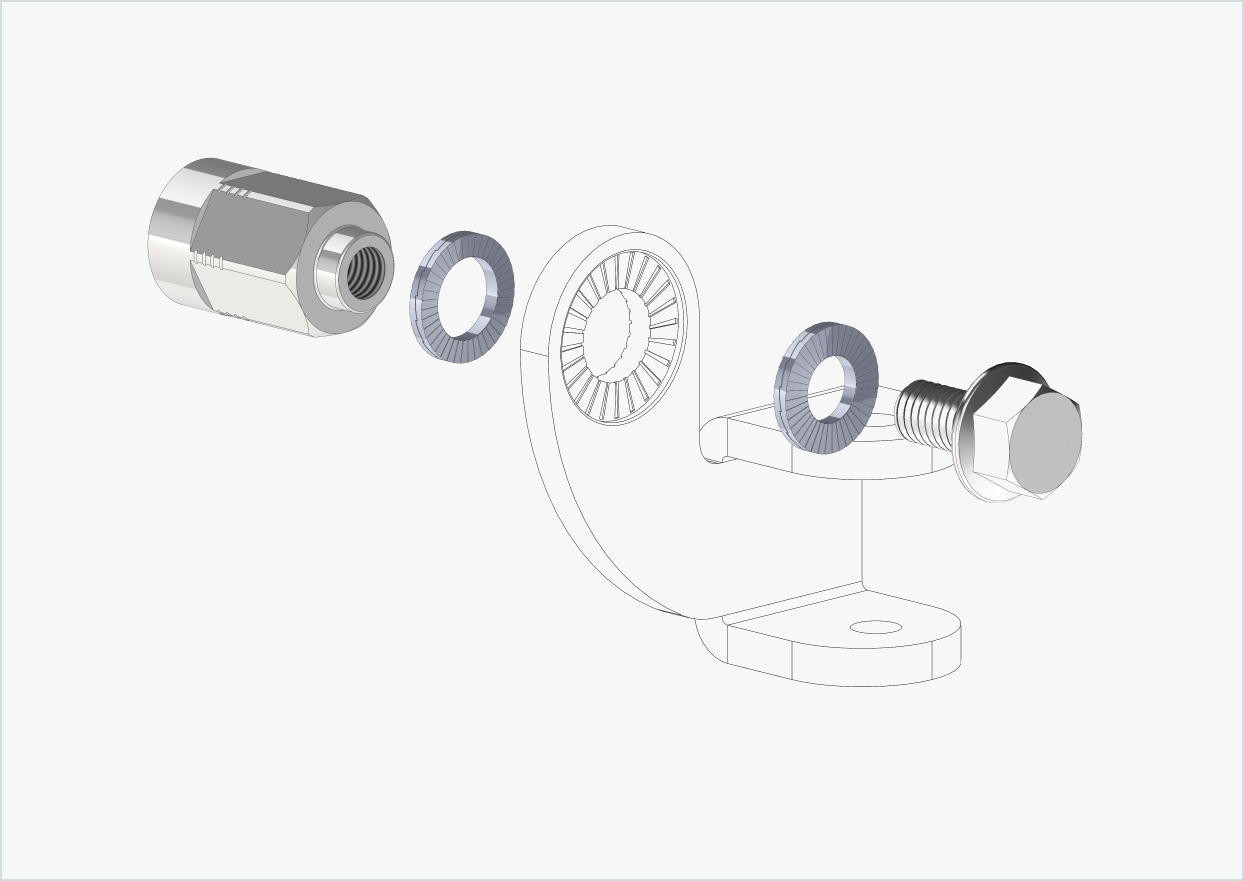

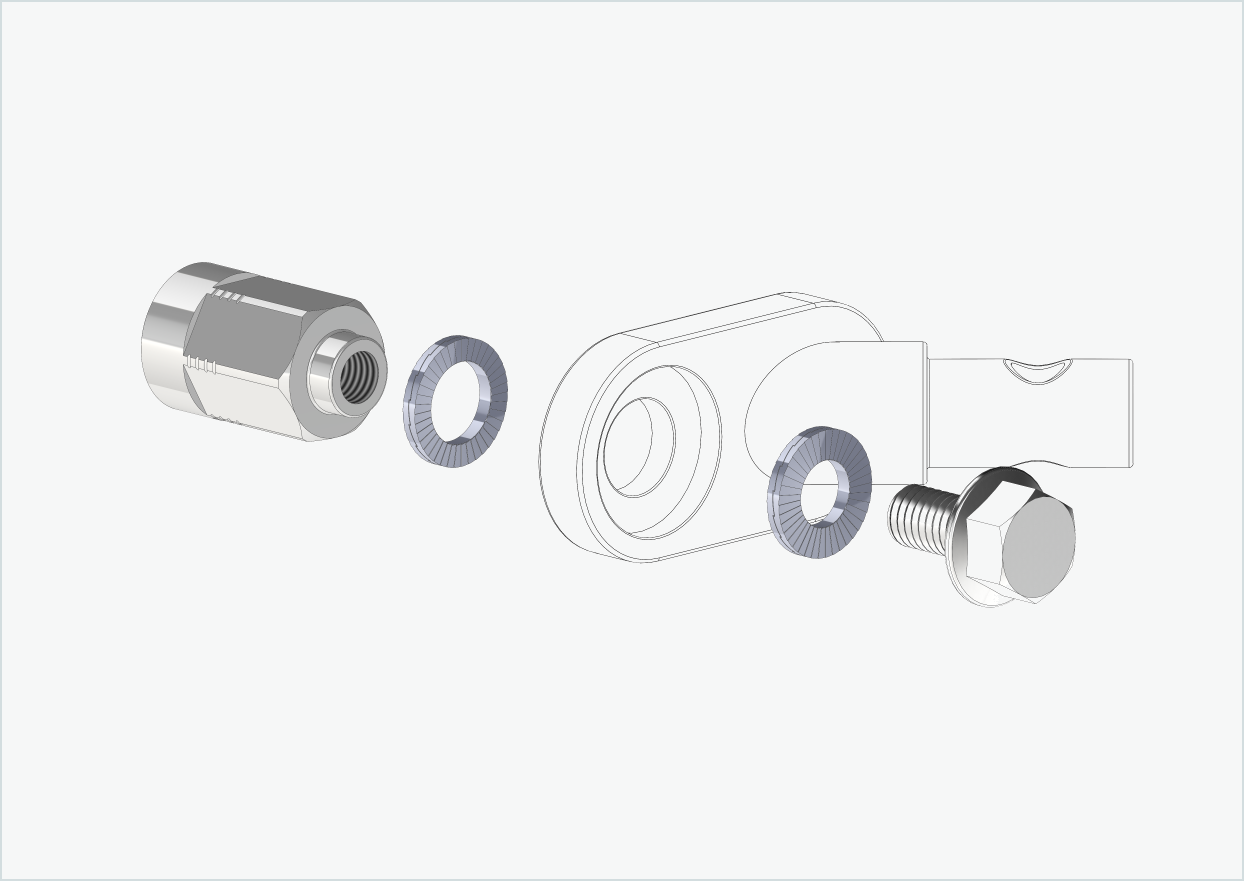

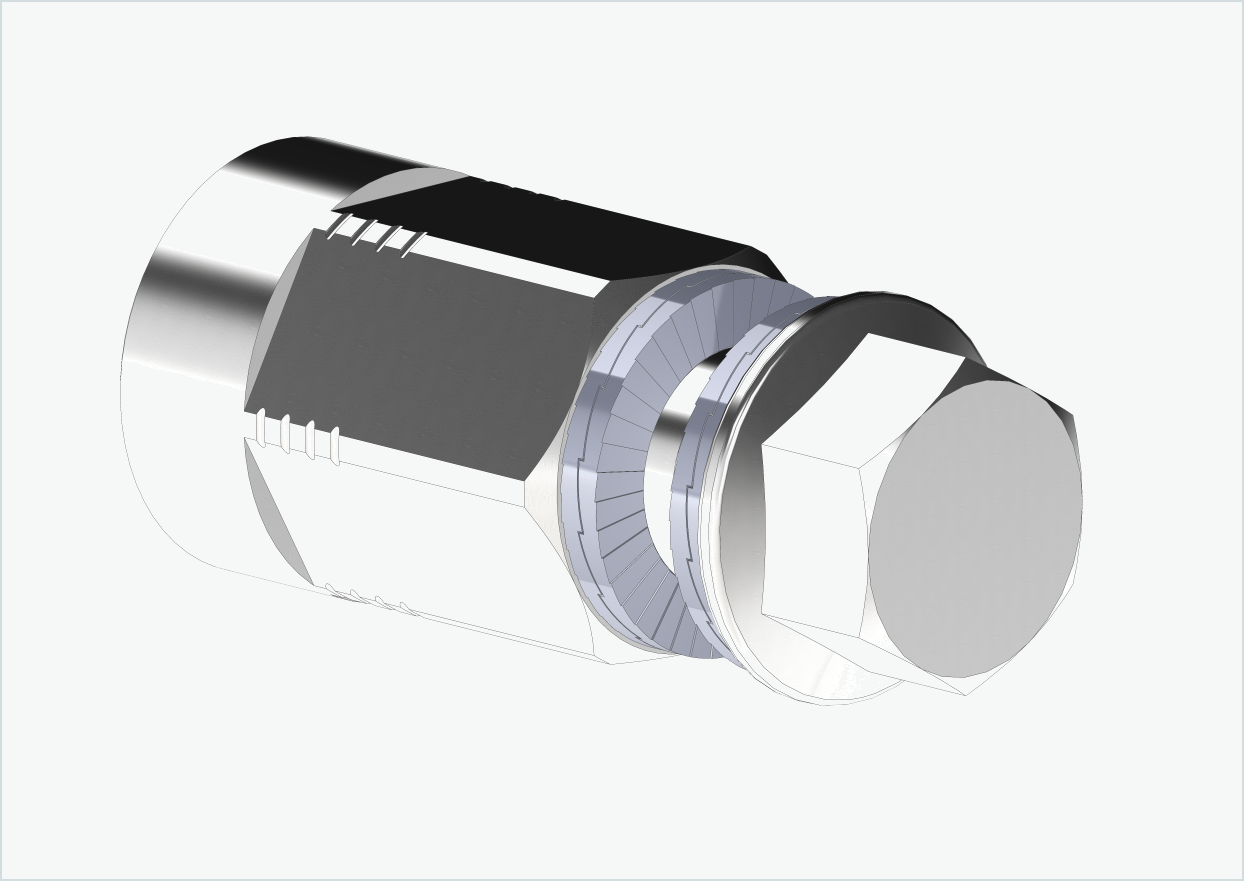

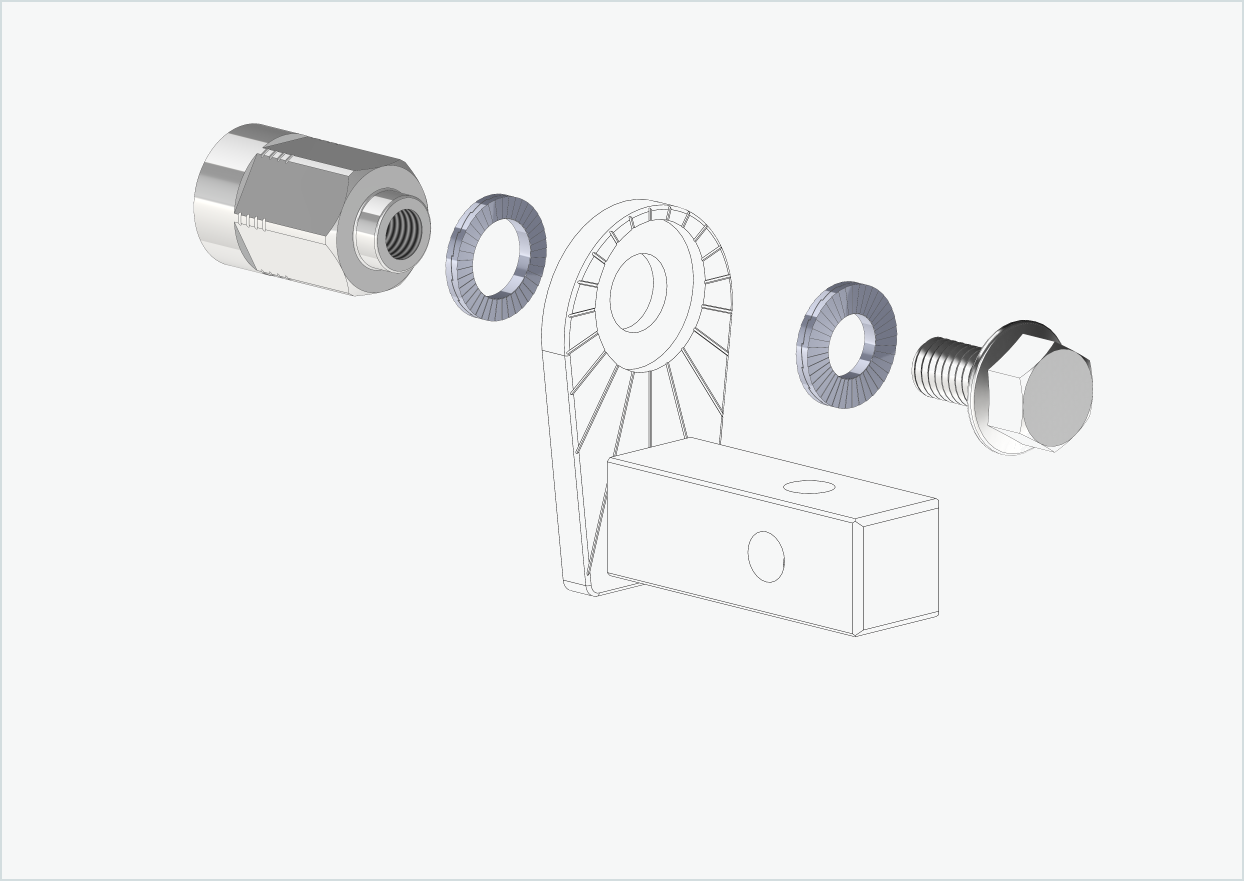

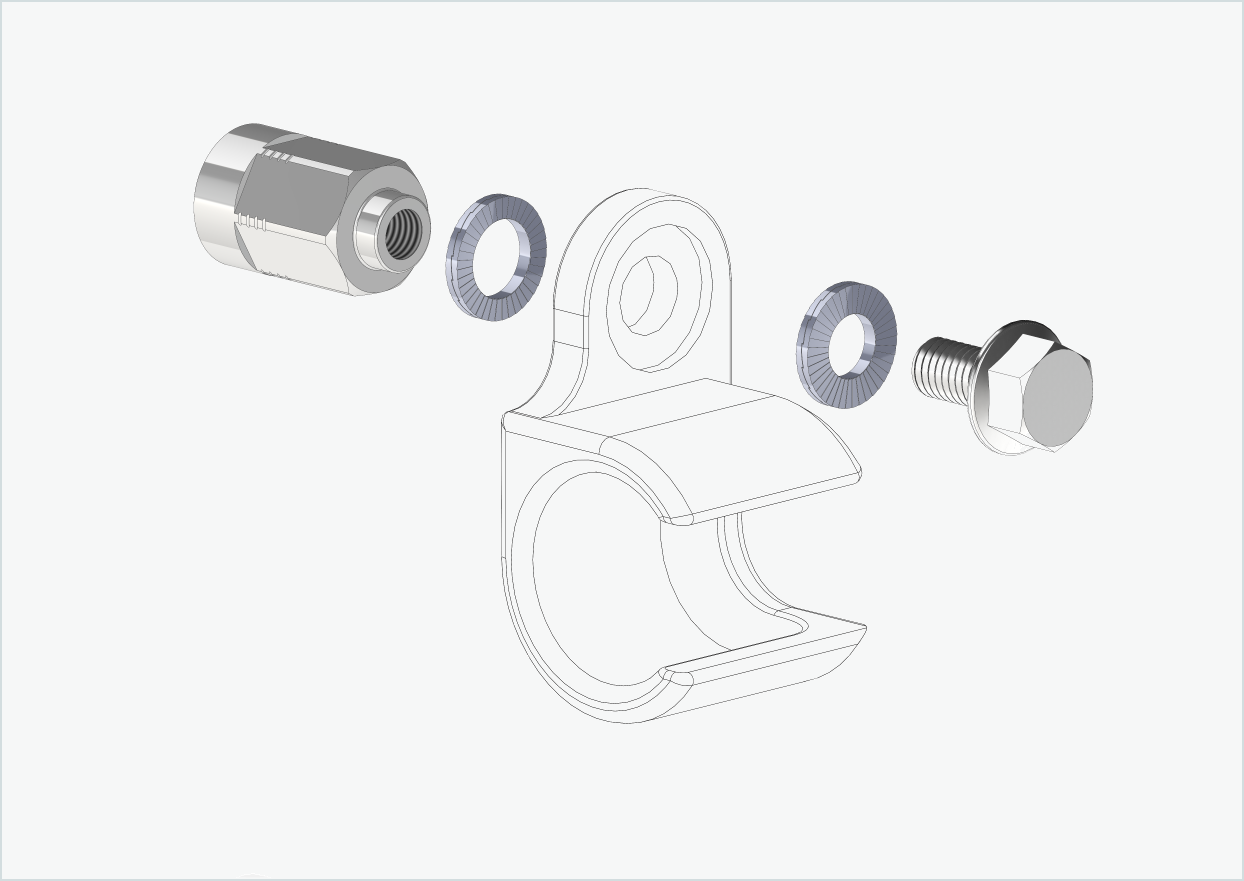

Adaptateur d'axe complet universel - convient pour Thule, Qeridoo, Burley, Prophete, Hamax, Trixie et bien d'autres.

INSTRUCTIONS DE MONTAGE

Convient aux marques de vélos suivantes avec moteur de moyeu de roue arrière

• PROPHETE avec moteur au moyeu HR BLAUPUNKT 36V, 40Nm
• PROPHETE avec moteur au moyeu HR AEG Easy Drive 36V, 40Nm
• Zündapp Z810 avec moteur au moyeu Ananda 145 HR

Convient pour les moteurs de moyeu de roue arrière suivants

• BLAUPUNKT - moteur au moyeu HR 36V, 40Nm
• AEG - Easy Drive Moteur au moyeu HR 36V, 40Nm
• ANANDA 145 - moteur au moyeu HR

Consignes de sécurité et avertissements

! AVERTISSEMENT !

Si tu n'es pas sûr de savoir comment monter notre adaptateur de manière professionnelle, adresse-toi à un atelier spécialisé.

Notre adaptateur doit être monté dans les règles de l'art. Un adaptateur mal monté peut se détacher en cours de route et provoquer des accidents pouvant entraîner des blessures mortelles.

Note que notre adaptateur doit être vissé sur le filetage de l'axe du vélo avec au moins six tours complets.

En dessous de six tours complets de filetage, une force de serrage suffisante de la roue arrière n'est pas garantie, ce qui peut entraîner des accidents avec des blessures mortelles.

Tu dois absolument en tenir compte :

• Nos adaptateurs ne sont autorisés que pour les vélos et les pedelecs (max. 25km/h), pas pour les S-Pedelecs ou les E-Bikes à partir de 25km/h !

• Nous attirons l'attention de tous les commerçants et consommateurs finaux sur le fait que vous êtes vous-même responsable de l'ensemble du système de la remorque pour vélo et de son bon fonctionnement, au sens de la responsabilité du fait des produits !

• Il est de ta responsabilité de déterminer la taille correcte du filetage de ton axe de roue arrière sur la roue. N'essaie pas de monter notre adaptateur avec une autre taille de filetage sur ton axe de roue arrière. Une taille de filetage incorrecte peut endommager ton vélo. Si tu n'es pas sûr de la taille de filetage correcte, contacte-nous par e-mail ou par téléphone, nous t'aiderons volontiers.

• ne peut pas être utilisé avec des vélos en carbone, ou avec des pattes de fixation en carbone et une structure arrière en carbone !

• Vérifie régulièrement le réglage correct du couple et l'absence de jeu de tous les composants avant d'utiliser ton vélo en mode remorque !

• Si tu ne disposes pas d'une clé dynamométrique calibrée pour le montage de notre adaptateur, adresse-toi à un atelier spécialisé.

Tu devrais aussi en tenir compte :

Tous nos adaptateurs universels ont une profondeur de vissage maximale de 17 mm et doivent être serrés à fond contre la patte (branche du cadre).

C'est pourquoi il faut vérifier la longueur [mm] de l'axe fileté qui dépasse de la patte.

Si la distance est inférieure ou égale à 17 mm, tu peux monter sans problème notre adaptateur universel sur ton vélo.

Si l'écart est supérieur à 17 mm, notre adaptateur universel n'est pas à fleur de la patte de dérailleur (côté du cadre). Pour cela, tu as besoin d'une rondelle d'écartement supplémentaire, tu en trouveras ici de 2mm à 10mm.

Taille du filetage M12 x 1.00 ou M12 x 1.25 ?

Tu n'es pas sûr de la taille de ton filetage ?

Nous te montrons ici brièvement comment déterminer le pas de vis correspondant sur le vélo. Pour cela, le mieux est de dévisser l'écrou.

Il n'existe que deux tailles de filetage pour les moteurs de moyeu de roue arrière :

• M12 x 1.00
• M12 x 1.25

Pour cela, mesure avec une règle, un mètre pliant ou un pied à coulisse 8 creux de filetage (9 pointes de filetage), comme sur la photo ci-dessous.

 Si la distance (comme sur la photo ci-dessous) est de 10 mm, tu as un filetage M12 x 1,25(8 x 1,25 mm = 10 mm).

Si la distance est de 8 mm, tu as un filetage M12 x 1.00(8 x 1.00mm = 8mm).
